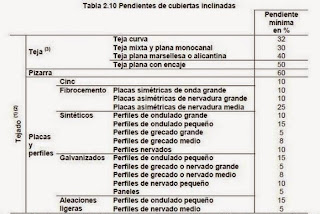

Cubiertas.




Óscar López Zaldivar nos explica en la siguiente lista de reproducción el sistema de planos acotados aplicados a la resolución de cubiertas.



Igualar la escala del tipo de línea en espacio modelo y espacio papel con AutoCAD

Igualar la escala del tipo de línea en espacio modelo y espacio papel con AutoCAD

Si en el espacio modelo tienes esto:

Pero en la presentación te aparece esto:

Tienes un problema con la escala de tipo línea y con la impresión del plano, que es lo más grave.

 AutoCAD que nos permite ajustarlo para que aparezcan las líneas con la misma escala en modelo y presentación es PSLTSCALE.

La ayuda de AutoCAD te puede venir bien, pero mejor te va a a venir esta entrada de www.aytuto.blogspot.com.

MENÚ AUTOCAD CLÁSICO EN AUTOCAD 2015

En AutoCAD 2015 ha desaparecido dentro de los espacios de trabajo el AUTOCAD CLÁSICO, que nos permitía una configuración por menús clásicos y barras de herramientas.

Si no disponemos de una versión anterior del fichero de configuración de menús, aquí se puede descargar:

ACAD.cuix

Y un vídeo de Autodesk para ver como lo importamos y configuramos en AutoCAD 2015.

Plantilla PE (Proyectos de Edificación)

-Acotación 1/20,1/50,1/100. Texto de cota en amarillo. Recuerda ajustar a denominador de escala/1000.

-Presentaciones con ventana gráfica poligonal para A4,A3,A2 y A1.

-Capas:
Capa/color/tipo de línea
Camaras/rojo/continous
Carpintería/verde/continous
Cerramiento/cian/continous
Cotas_1_20/rojo/continous
Cotas_1_50/rojo/continous
Cotas_1_100/rojo/continous
Ejes/rojo/trazo y punto
Fig.mínimas/azul/trazos
Mobiliario/verde/continous
Pilares/magenta/continous
Proyección/8/continous
Sección/verde/continous


-CTB PE:
Color en pantalla/color de trazado/grosor (mm)
Rojo/Negro/0.05
Amarillo/Negro/0.09
Verde/Negro/0.05
Cian/Negro/0.25
Azul/Negro/0.09
Magenta/Negro/0.40
Negro/Negro/0.09
Color8/Negro/0.09
Color9/Negro/0.09
Resto de colores/color del objeto/0.09

Aplicación de materiales

29 de octubre de 2014

Vemos con mas profundidad el tema de aplicación de materiales e iluminación.
Se trata de una lista de reproducción, no sólo de un  video.

Convertir tu modelo 3D de AutoCAD en realidad

Si conoces el modelado 3D en AutoCAD y quieres que no se quede en un archivo y una imagen o vídeo, ahora lo tienes de la mano.

Dos pasos muy sencillos:

1. Guardar tu archivo en formato .stl (estereolitografía).
    Si no sabes cómo, Vitrubio de todo expertos te lo explica:

http://www.todoexpertos.com/categorias/ciencias-e-ingenieria/arquitectura/respuestas/286882/para-grabar-en-stl-desde-autocad

2. Envíalo por correo electrónico a una Imprenta 3D, pide presupuesto y  espera que la agencia te lo traiga a tu casa.

Por ejemplo los hacedores, te ofrecen este servico:

http://www.loshacedores.com/imprenta-3d/instrucciones-imprenta-3d/

PENR

29 de septiembre de 2014

Una vez tenemos nuestra vivienda unifamiliar modelada, vamos a aplicar materiales, aplicar luces, renderizar, etc.








Las animaciones aportan un gran dinamismo a las presentaciones de proyectos. Vamos a probar con una animación de ruta circular.

Cuando tengáis vuestro vídeo, lo subís a drive o dropbox y me enviáis por mail el enlace del o los archivos.
